In qualità di fornitore di slitte pneumatiche in granito, comprendo l'importanza fondamentale di misurare accuratamente le prestazioni di questi componenti di precisione. Le guide ad aria in granito sono ampiamente utilizzate in varie applicazioni industriali, tra cui la produzione di semiconduttori, la lavorazione meccanica di precisione e l'ispezione ottica, dove l'elevata precisione e stabilità sono fondamentali. In questo post del blog condividerò alcuni metodi e considerazioni chiave per misurare le prestazioni degli scivoli d'aria in granito.
1. Precisione del movimento
Uno dei principali indicatori di prestazione di uno scivolo d'aria in granito è la precisione del suo movimento. Ciò include sia la precisione lineare che angolare.
Precisione lineare
La precisione lineare si riferisce a quanto il movimento effettivo della slitta corrisponde al percorso lineare desiderato. Per misurare la precisione lineare, possiamo utilizzare un interferometro laser. Questo dispositivo emette un raggio laser che si riflette su uno specchio fissato alla parte mobile della slitta ad aria. Analizzando lo schema di interferenza del raggio laser riflesso, possiamo misurare con precisione lo spostamento del vetrino. La misurazione viene generalmente effettuata in più punti lungo il percorso della slitta per garantire che la precisione lineare sia costante ovunque. Ad esempio, in un processo di produzione di semiconduttori ad alta precisione, potrebbe essere necessario che la precisione lineare di una slitta d'aria in granito sia entro pochi micrometri su una distanza di spostamento di diverse centinaia di millimetri.
Precisione angolare
La precisione angolare è fondamentale quando la slitta deve muoversi in linea retta senza alcuna deviazione rotazionale. Un autocollimatore può essere utilizzato per misurare la precisione angolare. L'autocollimatore proietta un fascio di luce su un piccolo specchio posto sul vetrino. Qualsiasi movimento angolare del vetrino provocherà una deviazione del fascio riflesso, che potrà essere misurata dall'autocollimatore. Questa misurazione aiuta a garantire che la slitta si muova in linea retta e non venga inclinata o ruotata durante il funzionamento.
2. Ripetibilità
La ripetibilità è un altro importante parametro di prestazione. Si riferisce alla capacità della slitta pneumatica di ritornare ripetutamente nella stessa posizione con un elevato grado di precisione. Per misurare la ripetibilità, il vetrino viene spostato in una posizione specifica più volte (di solito almeno 10 volte). La posizione della slitta viene misurata ogni volta utilizzando uno strumento di misurazione ad alta precisione come un encoder lineare. Viene quindi calcolata la differenza tra le posizioni misurate. Una variazione bassa in queste misurazioni indica un'elevata ripetibilità. Ad esempio, in un sistema di ispezione ottica automatizzato, la slitta ad aria in granito deve avere un'eccellente ripetibilità per garantire che l'ispezione venga eseguita esattamente nella stessa posizione su ciascun pezzo.
3. Capacità di carico e rigidità
Capacità di carico
La capacità di carico di uno scivolo in granito è il peso massimo che può supportare senza un significativo degrado delle prestazioni. Per determinare la capacità di carico, vengono condotte una serie di prove aumentando gradualmente il carico sulla slitta e monitorandone la precisione e la stabilità del movimento. Carico specializzato: vengono utilizzate apparecchiature di prova per applicare il carico in modo uniforme sulla slitta. Se la slitta inizia a mostrare segni di ridotta precisione o di aumento delle vibrazioni sotto un certo carico, quel carico è considerato vicino alla sua capacità massima. Ad esempio, in un'applicazione di lavorazione meccanica di precisione per impieghi gravosi, la slitta ad aria in granito deve essere in grado di sostenere il peso dell'utensile da taglio e del pezzo in lavorazione senza comprometterne le prestazioni.
Rigidità
La rigidità è correlata alla deflessione della slitta sotto un dato carico. Una slitta più rigida avrà una deflessione minore, il che è importante per mantenere un'elevata precisione. La rigidità può essere misurata applicando una forza nota alla slitta e misurando lo spostamento risultante. Una slitta ad elevata rigidità è auspicabile nelle applicazioni in cui sono presenti forze dinamiche che agiscono sulla slitta, come nelle operazioni di lavorazione ad alta velocità.
4. Planarità e rugosità superficiale
Planarità della superficie
La planarità della superficie in granito della slitta ad aria è fondamentale per un movimento fluido e preciso. Uno strumento di misurazione della planarità, come una macchina di misura a coordinate (CMM), può essere utilizzato per misurare la planarità della superficie del granito. La CMM utilizza una sonda per toccare più punti sulla superficie della diapositiva, quindi il software analizza i dati per calcolare la deviazione della planarità. Nelle applicazioni in cui la slitta deve supportare componenti delicati, come nella produzione di microelettronica, è richiesto un elevato grado di planarità della superficie.
Rugosità superficiale
La rugosità superficiale influisce sull'attrito tra la slitta e il cuscinetto d'aria. Un profilometro può essere utilizzato per misurare la rugosità superficiale del granito. Il profilometro misura i picchi e le valli microscopici sulla superficie. Una superficie liscia con bassa rugosità è preferibile per migliorare le prestazioni del cuscinetto d'aria e ridurre l'usura.
5. Prestazioni del cuscinetto ad aria
Il cuscinetto d'aria è il componente chiave che consente il movimento fluido e senza attrito dello scivolo d'aria in granito.
Pressione e flusso dell'aria
La pressione e il flusso dell'aria adeguati sono essenziali per il corretto funzionamento del cuscinetto ad aria. Per misurare questi parametri è possibile utilizzare sensori di pressione dell'aria e flussometri. La pressione dell'aria deve essere mantenuta entro un intervallo specifico per garantire che il carrello galleggi senza intoppi sul cuscino d'aria. Se la pressione dell'aria è troppo bassa, la slitta potrebbe entrare in contatto con la superficie, provocando attrito e usura. Se la pressione dell'aria è troppo alta, potrebbe causare instabilità.
Gioco del cuscinetto d'aria
Anche la distanza tra la slitta e la superficie del cuscinetto d'aria è un fattore importante. Questo gioco può essere misurato utilizzando un sensore di spostamento senza contatto. Per ottenere prestazioni ottimali e affidabilità a lungo termine è necessario un gioco costante e appropriato del cuscinetto d'aria.
Perché scegliere i nostri scivoli ad aria in granito?
La nostra azienda offre scivoli d'aria in granito di alta qualità, progettati e realizzati per soddisfare i più severi standard prestazionali. Utilizziamo tecniche di produzione avanzate e materiali in granito di alta qualità per garantire le migliori prestazioni possibili. Le nostre guide di scorrimento in granito sono adatte per un'ampia gamma di applicazioni industriali e possono essere personalizzate per soddisfare le specifiche esigenze del cliente.

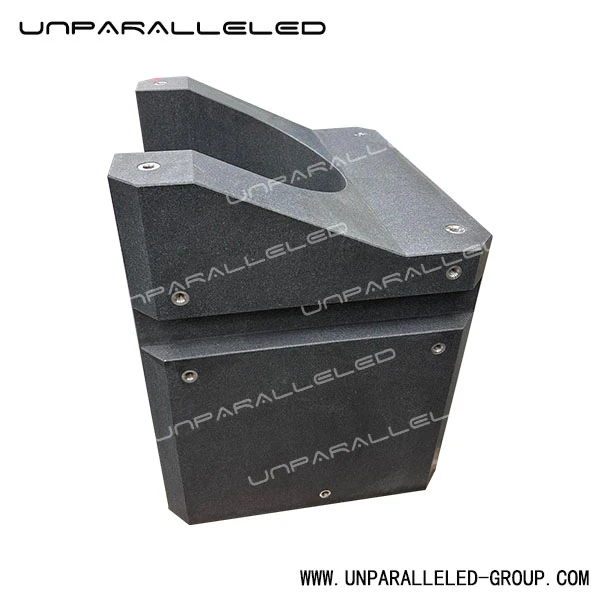

Se stai cercandoComponenti Industriali Di Precisione,Componente strutturale in granito, OBase in granito per ispezione visiva, i nostri prodotti sono la scelta ideale.
Vi invitiamo a contattarci per maggiori informazioni e per discutere le vostre esigenze specifiche. Il nostro team di esperti è pronto a fornirvi le migliori soluzioni e supporto per le vostre applicazioni industriali. Che operi nel settore dei semiconduttori, della lavorazione meccanica di precisione o dell'ispezione ottica, le nostre guide di scorrimento in granito possono aiutarti a ottenere precisione e produttività più elevate.
