Indicatore del quadrante

UNPARALLELED LTD è uno dei principali produttori e fornitori di comparatori in Cina. Con una ricca esperienza, vi diamo un cordiale benvenuto nell'acquisto di comparatori avanzati prodotti in Cina qui dalla nostra fabbrica. Accettiamo anche ordini personalizzati.

Quando si tratta di metrologia di precisione, il margine tra accettabile ed eccezionale spesso si riduce a un solo micron. UNPARALLELED Group, il principale produttore di prodotti in granito di ultra-precisione del settore, comprende questa verità fondamentale meglio di chiunque altro. Essendo l'unica azienda certificata contemporaneamente agli standard ISO9001, ISO45001, ISO14001 e CE, abbiamo costruito la nostra reputazione su una qualità senza compromessi-una filosofia che si estende a ogni strumento del nostro arsenale di misurazione.

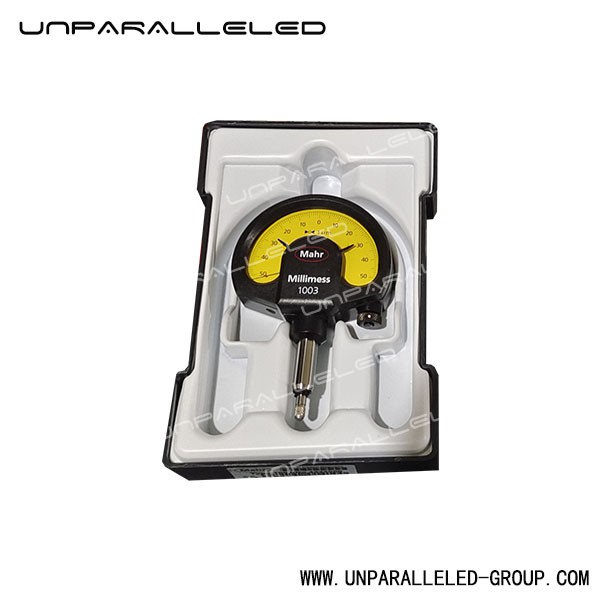

Il comparatore meccanico a quadrante Mahr Millimess 1003 rappresenta lo standard di riferimento nella tecnologia di misurazione comparativa. Progettato in Germania e apprezzato da organizzazioni di livello mondiale-tra cui GE, Oracle, Samsung e Apple, questo strumento di precisione offre una risoluzione di 1 µm su un intervallo di misurazione di ±50 µm. Che tu stia eseguendo ispezioni di planarità su piastre di superficie in granito di grado 00, eseguendo prove di concentricità su componenti di precisione o calibrando macchine di misura a coordinate, Millimess 1003 fornisce la precisione e l'affidabilità richieste dagli ambienti di controllo qualità esigenti.

Precisione senza compromessi con una risoluzione di 1 micrometro

A differenza dei comparatori standard limitati a una risoluzione di 0,01 mm, il Millimess 1003 raggiunge una discriminazione effettiva di 1 µm. Il movimento ingioiellato, abbinato a ruote dentate e pignoni-di precisione, garantisce che ogni lettura rifletta le deviazioni dimensionali effettive con un errore di isteresi minimo. Per le applicazioni che richiedono la conformità ASME B89.1.10M o le tolleranze ISO 3601, questo strumento offre certezza di misurazione su cui puoi scommettere la tua reputazione.

Progettato per le esigenze industriali

Il meccanismo antiurto protegge i componenti interni durante la corsa eccessiva involontaria-un evento comune nei reparti di ispezione impegnati. Il mandrino di misurazione, montato su una guida a sfera ad alta-precisione, riduce al minimo il gioco laterale resistendo alle forze laterali che potrebbero compromettere le letture. L'alloggiamento protettivo di tipo box-e il design con forza di misurazione costante garantiscono prestazioni costanti anche in ambienti di officina difficili dove le fluttuazioni di temperatura e le vibrazioni sono realtà quotidiane.

Opzioni di configurazione versatili

Dai componenti delicati a pareti sottili- che richiedono una forza di misura ridotta di 0,3 N alle robuste applicazioni industriali che richiedono una pressione di contatto di 3 N, la famiglia Millimess 1003 offre modelli per soddisfare le vostre esigenze specifiche. Gli indicatori di tolleranza regolabili sul quadrante consentono decisioni rapide "passa/non passa"-go, mentre la vite di regolazione fine bloccabile fornisce un'impostazione precisa dello zero-per sequenze di misurazioni comparative.

Calibrazione della piastra di superficie in granito

Abbina il Millimess 1003 alle piastre di superficie in granito Grado 00 di UNPARALLELED per stabilire catene di misurazione tracciabili conformi agli standard DIN 876. La risoluzione di 1 µm dello strumento rileva deviazioni di planarità fino a 0,5 µm, garantendo che le superfici di riferimento mantengano la precisione necessaria per la produzione di dispositivi medici, aerospaziali e di semiconduttori.

Calibrazione di CMM e apparecchiature di precisione

Le macchine di misura a coordinate e i sistemi di assemblaggio di precisione richiedono la verifica rispetto a riferimenti certificati. Il Millimess 1003 funge da standard di trasferimento ideale, colmando il divario tra i blocchetti di riscontro e i sistemi di ispezione automatizzati grazie alla sua ripetibilità superiore di 0,5 µm.

Controllo di qualità nella produzione di precisione

In settori che vanno dai componenti dei motori automobilistici all'orologeria, dalla strumentazione ottica ai sistemi di difesa, la verifica dimensionale determina la fattibilità del prodotto. Il Millimess 1003 eccelle nei test di runout, nei controlli di concentricità e nella verifica del parallelismo-fornendo dati affidabili che prevengono costosi guasti a valle.

Misurazione di rettilineità e planarità

Utilizzando il metodo di prova documentato nelle specifiche geometriche ISO 1101, gli ingegneri montano il Millimess 1003 su un supporto di precisione per spostare i pezzi contro le superfici di riferimento. La configurazione del quadrante 50-0-50 consente una rapida identificazione della direzione e dell'entità della deviazione, facilitando rapide regolazioni del processo.

D: Cosa distingue il Millimess 1003 dai comparatori standard con risoluzione 0,01 mm?

R: I comparatori standard misurano in centesimi di millimetro. Il Millimess 1003 fornisce una risoluzione dieci volte più precisa a 1 micron (0,001 mm). Questa differenza è importante quando si misura con tolleranze più strette rispetto ai gradi IT7/IT8 o quando si rilevano variazioni superficiali che sarebbero invisibili a strumenti più grossolani. Il movimento del cuscinetto ingioiellato dello strumento e la guida a sfera di precisione contribuiscono a ridurre sostanzialmente l'isteresi-fondamentale per misurazioni comparative affidabili.

D: Questo strumento può essere utilizzato per misurare superfici morbide o delicate?

R: Assolutamente. La forza di misurazione standard 1N potrebbe essere eccessiva per alluminio con pareti sottili, componenti in plastica o superfici finite. Mahr offre versioni-a forza ridotta (0,3 N e 0,5 N) appositamente progettate per queste applicazioni. Questi modelli prevengono la deformazione indotta dalla misurazione-mantenendo le stesse specifiche di precisione di 1 µm.

D: Con quale frequenza è necessario calibrare lo strumento?

R: Seguendo le linee guida ASME B89.6.2 e ISO 10012, consigliamo la calibrazione annuale per gli strumenti in servizio regolare, con intervalli più frequenti per le applicazioni di uso quotidiano-. UNPARALLELED fornisce servizi di calibrazione tracciabili NIST-, garantendo che i dati di misurazione soddisfino i requisiti ISO/IEC 17025.

D: Millimess 1003 è adatto per ambienti cleanroom?

R: Il modello standard funziona bene negli spazi di produzione controllati. Per le applicazioni in camera bianca o di lavaggio, specificare le versioni T con grado di protezione IP54 (1003T/1003ZT), che includono paraspruzzi e soffietti in gomma che proteggono dall'intrusione di refrigerante e dalla contaminazione da particolato.

D: Quali opzioni di montaggio sono disponibili?

R: Il gambo di montaggio da 8h6mm accetta supporti per indicatori standard e basi magnetiche. Gli accessori opzionali includono boccole adattatrici per fori del ricevitore da .375", dispositivi di rilascio del cavo per la retrazione del mandrino e varie configurazioni di punti di contatto per scenari di misurazione specializzati.

Il vostro impegno per la precisione, il nostro impegno per la qualità

Noi di UNPARALLELED Group viviamo secondo un credo semplice: nessun inganno, nessun occultamento, nessun inganno. Questa trasparenza si estende alla nostra filosofia di misurazione. Il settore della precisione non può essere troppo esigente-ogni micron conta, ogni specifica conta e ogni promessa deve essere mantenuta.

Il Mahr Millimess 1003 incarna questi principi. Dalla meccanica di-ingegneria tedesca alla precisione certificata, questo strumento rappresenta il tipo di utensileria che distingue i produttori-di livello mondiale da quelli semplicemente adeguati. Quando scegli UNPARALLELED, non stai semplicemente selezionando un fornitore; stai collaborando con un'organizzazione che capisce la precisione perché la precisione è il nostro mestiere.

Pronto a migliorare le tue capacità di misurazione?

Contatta il nostro team tecnico-commerciale per discutere i requisiti della tua applicazione specifica, richiedere una dimostrazione o ricevere un preventivo personalizzato. I nostri specialisti di metrologia ti aiuteranno a configurare la soluzione ideale-se hai bisogno di un singolo strumento, di un kit di calibrazione completo o di un sistema di misura integrato per il tuo ambiente di produzione.
