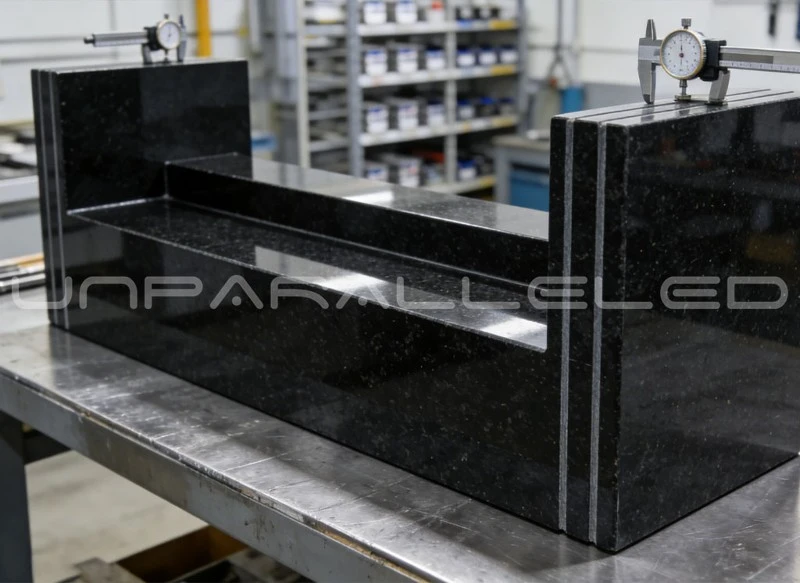

Per i produttori di apparecchiature per semiconduttori e i costruttori di macchine di misura, una piastra di superficie in granito non è semplicemente una struttura passiva- è la base di misurazione di precisione che determina direttamente l'accuratezza del sistema. Anche una piastra di alta qualità-può perdere prestazioni a livello di micron-se l'installazione non viene eseguita correttamente.
Questa guida fornisce una guida semplificata e focalizzata sull'ingegneria-per l'installazione delle piastre di superficie in granito, progettata per supportare la configurazione precisa e affidabile della piattaforma metrologica in ambienti industriali esigenti.
Perché l'installazione conta più del materiale
Il granito è selezionato per la sua eccellente stabilità dimensionale, bassa dilatazione termica e caratteristiche di smorzamento delle vibrazioni. Tuttavia, questi vantaggi intrinseci possono essere realizzati solo quando il processo di installazione elimina le variabili esterne come la distorsione strutturale, i gradienti termici e lo stress meccanico.
In pratica, la maggior parte delle perdite di precisione-in fase iniziale non è causata da difetti dei materiali, ma da un'installazione non corretta.
Passaggio 1: garantire una base stabile e rigida
L'installazione inizia con la struttura portante. Il supporto o base deve prevedere:
Elevata rigidità con deformazione minima sotto carico
Distribuzione uniforme del carico sui punti di supporto
Compatibilità con sistemi di isolamento dalle vibrazioni se richiesto
Evita pavimenti flessibili, cemento irregolare o piattaforme elevate che potrebbero introdurre deformazioni a lungo termine.
Nota tecnica: anche una leggera deformazione della base può trasferire lo stress nel granito, influenzando la planarità a livello di micron.
Passaggio 2: applica il layout corretto del supporto a tre-punti
Le piastre di superficie in granito devono essere sempre supportate utilizzando un sistema cinematico a tre-punti.
I punti di supporto sono generalmente posizionati al 20%–25% della lunghezza della piastra da ciascuna estremità
Questa configurazione previene le tensioni interne e garantisce la stabilità geometrica
Non dovrebbero mai essere aggiunti ulteriori punti di supporto, poiché creano vincoli eccessivi-e deformazioni imprevedibili
Questo è uno dei principi più critici nella configurazione di qualsiasi piattaforma metrologica.
Passaggio 3: controllare le condizioni ambientali
La misurazione di precisione è altamente sensibile alle variazioni ambientali. Le condizioni consigliate includono:
Temperatura: 20 gradi ±1 grado
Umidità: 40–60% di umidità relativa
Disturbi minimi del flusso d'aria attraverso ilsuperficie della piastra
I gradienti termici sono particolarmente pericolosi. Una piccola differenza di temperatura sulla piastra può portare a differenze di espansione misurabili, con un impatto diretto sulla precisione.
Passaggio 4: eseguire il livellamento di precisione
Il livellamento garantisce che la superficie di lavoro rappresenti un vero piano geometrico.
Procedura standard:
Utilizzare una livella di precisione (spiritosa o elettronica)
Regolare le viti di livellamento su ciascun punto di supporto
Misura lungo più assi (X, Y, diagonale)
Ripetere le regolazioni finché le deviazioni non rientrano nella tolleranza accettabile (tipicamente inferiore o uguale a 0,02 mm/m)
Dopo il livellamento iniziale, consentire al sistema di stabilizzarsi prima della verifica finale.
Passaggio 5: implementare l'isolamento dalle vibrazioni
Le vibrazioni esterne sono una fonte comune ma spesso sottovalutata di errori di misurazione.
Le fonti tipiche includono:
Centri di lavoro nelle vicinanze
Traffico pedonale e movimentazione di materiali
Infrastrutture edili (ascensori, sistemi HVAC)
Strategie di mitigazione:
Installare cuscinetti antivibranti o sistemi di sospensione pneumatica
Mantenere una distanza adeguata dalle fonti di vibrazioni
Quando possibile, integrare l'isolamento nella struttura di supporto
Per le applicazioni dei semiconduttori e di ultra-precisione, il controllo delle vibrazioni è essenziale.
Passaggio 6: eseguire la calibrazione e la verifica
Una volta completata l'installazione, la calibrazione stabilisce la linea di base delle prestazioni.
Verificare la planarità utilizzando strumenti calibrati come livelle elettroniche o sistemi interferometrici
Seguire gli standard riconosciuti (ad esempio ISO 8512)
Registrare i dati di riferimento per la tracciabilità e il confronto futuro
È necessario programmare una ricalibrazione regolare in base alla frequenza di utilizzo e alla stabilità ambientale.
Fase 7: Mantenere pratiche operative adeguate
La precisione a lungo-termine dipende da un utilizzo e da una manutenzione disciplinati.
Pratiche consigliate:
Pulisci regolarmente la superficie con materiali non-abrasivi
Utilizzare coperture protettive quando la piastra non è in uso
Evitare carichi concentrati o shock meccanici
Assicurarsi che gli operatori seguano procedure di misurazione standardizzate
Nella maggior parte dei casi, la causa principale del degrado delle prestazioni è l'uso improprio del funzionamento-non l'usura dei materiali-.
Rischi comuni di installazione e come evitarli
Deviazione della planarità dopo l'impostazione → Ricontrollare la configurazione e il livellamento del supporto
Risultati di misurazione incoerenti → Stabilizzare le condizioni ambientali
Effetti di vibrazione inattesi → Migliora il sistema di isolamento
Errore di calibrazione → Ripetere il livellamento e verificare la stabilità della fondazione
Conclusione
Per raggiungere la precisione a livello di micron-richiede più di una-piastra di granito di alta qualità-richiede un processo di installazione controllato e metodico. Ogni passaggio, dalla preparazione delle basi alla calibrazione, gioca un ruolo diretto nel garantire prestazioni a lungo termine.
Per i produttori dei settori dei semiconduttori e della metrologia di precisione, una piastra di superficie in granito installata correttamente offre:
Condizioni di misurazione stabili
Frequenza di ricalibrazione ridotta
Maggiore affidabilità del processo
Costo totale di proprietà inferiore
Noi di Unparalleled Group combiniamo l'ingegneria avanzata dei materiali con competenze a livello applicativo-per supportare soluzioni complete di base per la misurazione di precisione-dalla produzione alla guida all'installazione.
