Con il continuo miglioramento del livello di integrazione delle apparecchiature di ultraprecisione, le basi delle apparecchiature non sono più semplici piastre di fondo portanti. Un numero crescente di produttori di macchine complete sceglie basi in granito scanalate per sostituire le tradizionali piastre lisce. Lavorando varie strutture di scanalature come scanalature diritte, scanalature per la riduzione del peso, scanalature di montaggio, scanalature flottanti e scanalature a T su substrati di granito, si realizza l'integrazione di montaggio, riduzione del peso, movimento flottante e posizionamento degli utensili. UNPARALLELED Group serve numerosi clienti nei settori dei semiconduttori, dell'ispezione ottica, delle macchine utensili di precisione e delle apparecchiature metrologiche. Basato sulla ricca esperienza di progetti personalizzati, questo articolo analizza i principali vantaggi applicativi delle basi in granito scanalate rispetto alle normali piastre lisce e alle basi metalliche scanalate.
Molti progetti di apparecchiature in fase iniziale adottano basi in ghisa scanalate. Sebbene la ghisa faciliti la lavorazione, la ghisa scanalata è soggetta a deformazioni indotte da stress. È soggetto ad accumulo di ruggine e trucioli dopo un utilizzo a lungo termine, inoltre i detriti all'interno delle scanalature sono difficili da pulire. La deformazione termica viene trasferita direttamente agli assi di movimento e limita la precisione complessiva della macchina. Se si adottano piastre in granito lisce non scanalate, i componenti possono essere assemblati solo tramite staffe esterne e piastre adattatrici. Le parti impilate aumentano le tolleranze geometriche cumulative, aumentano la complessità complessiva dell'assemblaggio e occupano più spazio interno nell'attrezzatura. Le basi scanalate in granito integrano le interfacce di montaggio direttamente sul substrato di pietra, riducono i componenti intermedi dell'adattatore e riducono gli errori cumulativi all'origine dell'assemblaggio.
L'integrazione integrata rappresenta il vantaggio principale delle basi in granito scanalate. Le scanalature a T e le scanalature di montaggio di posizionamento possono essere realizzate direttamente sulla superficie del substrato. In combinazione con inserti filettati in acciaio inossidabile pre-incorporati, moduli di movimento, binari di guida, testine di lettura a reticolo e dispositivi di utensileria possono essere posizionati e fissati direttamente all'interno delle scanalature della base senza piastre di supporto metalliche aggiuntive. Le scanalature forniscono funzioni di posizionamento e guida per una maggiore coerenza delle posizioni di montaggio dei componenti, semplificano le procedure di assemblaggio complessive e accorciano i cicli di assemblaggio e messa in servizio delle apparecchiature. UNPARALLELED controlla la spaziatura delle scanalature, la rettilineità e il parallelismo delle scanalature durante la lavorazione, garantisce tolleranze geometriche tra più set di scanalature e garantisce prestazioni di assemblaggio intercambiabili dei componenti successivi.
Il design della scanalatura per la riduzione del peso raggiunge un equilibrio tra rigidità e prestazioni leggere. I componenti in granito di grandi dimensioni presentano un peso proprio elevato. Le piastre solide aumenteranno la pressione del carico sui telai di supporto e aumenteranno i costi di sollevamento e trasporto. Le scanalature interne cave per la riduzione del peso, disposte in modo ragionevole, rimuovono la pietra nelle zone non sollecitate, mantenendo al contempo le sezioni portanti critiche e riducendo efficacemente il peso complessivo. Tuttavia, la scanalatura indebolisce la rigidità sezionale locale; le scanalature profonde o larghe non devono essere realizzate alla cieca. UNPARALLELED conduce una valutazione strutturale nelle fasi iniziali, evita le principali aree soggette a sollecitazioni e mantiene uno spessore di parete solido sufficiente per prevenire la concentrazione delle sollecitazioni attorno alle scanalature. Bilancia l'effetto di riduzione del peso e la rigidità alla flessione della base per soddisfare i requisiti di peso delle apparecchiature di movimento ad alta velocità.
Le scanalature per il galleggiamento dell'aria e le scanalature per il vuoto a pressione negativa fungono da punti di forza speciali per le applicazioni con apparecchiature di precisione. Lavorando cavità con galleggiamento d'aria, scanalature con microfori e scanalature di assorbimento del vuoto su basi in granito, il substrato agisce direttamente come supporto del cuscinetto con galleggiamento d'aria ed elimina substrati aggiuntivi per guide di scorrimento in acciaio. Il granito presenta una struttura uniforme e densa con elevata precisione di lavorazione per le cavità, uscita d'aria uniforme e basso rischio di inceppamento. È ampiamente utilizzato per piattaforme di motori lineari di livello nanometrico e stazioni di ispezione dei wafer. Rispetto alle basi metalliche flottanti ad aria, il granito resiste alla ruggine e non genera contaminazione da particelle metalliche, rendendolo più adatto per ambienti sterili contenenti semiconduttori.
I vantaggi della soppressione delle vibrazioni e della stabilità termica sono ben conservati. Anche con diverse scanalature lavorate, il substrato rimane granito nero a bassa espansione con coefficiente di dilatazione termica inferiore o uguale a 3e‑6/grado. La sua deformazione complessiva alle fluttuazioni della temperatura dell'officina è di gran lunga inferiore a quella della ghisa e della lega di alluminio. Le strutture scanalate ottimizzano ulteriormente le caratteristiche di smorzamento, dissipano più rapidamente le vibrazioni causate dall'avvio-arresto ad alta velocità dei motori lineari e riducono la trasmissione delle vibrazioni verso le zone di ispezione. Per le basi metalliche scanalate, la scanalatura riduce la rigidità, amplifica le vibrazioni e attiva facilmente la risonanza.

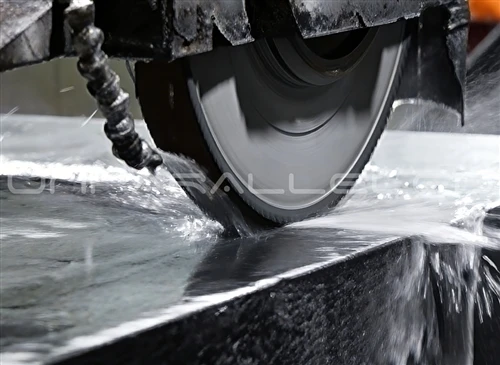

Naturalmente la scanalatura sul granito ha soglie tecniche ben più elevate rispetto a quelle sul metallo. Il granito è duro ma fragile. Processi di scanalatura non corretti portano facilmente alla scheggiatura dei bordi della scanalatura e a microfessure invisibili nel sottosuolo attorno alle pareti della scanalatura, comportando rischi nascosti di fessurazione per la manutenzione successiva. UNPARALLELED adotta la fresatura passo-passo per controllare la rimozione del materiale per taglio e applica una smussatura protettiva per tutte le aperture della scanalatura. Tutte le operazioni di scanalatura e di scavo di cavità vengono completate prima della lappatura fine. Lo stress generato dal taglio di asportazione pesante può essere completamente rilasciato attraverso l'invecchiamento, evitando danni alla planarità di riferimento causati dalla scanalatura dopo la finitura. Per strutture speciali come le scanalature a T, viene valutato lo spessore della spalla della scanalatura e viene implementato l'ispessimento locale quando necessario per sopportare carichi di fissaggio concentrati provenienti dagli impianti.
Anche l'ispezione del prodotto finito differisce da quella delle normali piastre lisce. Oltre alla planarità, UNPARALLELED controlla pezzo per pezzo la rettilineità delle scanalature, la spaziatura delle scanalature, il parallelismo e la planarità del fondo della scanalatura. La verifica dimensionale completa viene completata con strumenti di ispezione tracciabili in ambienti metrologici a temperatura costante. Sono disponibili certificati di calibrazione tracciabili CNAS. L'intera produzione è rigorosamente conforme agli standard dei tre sistemi ISO e alle normative CE.
Le note di progettazione si applicano alle basi in granito scanalate; I disegni delle scanalature in ghisa non possono essere copiati direttamente. UNPARALLELED esegue la revisione dei disegni nelle fasi iniziali del progetto e fornisce suggerimenti di ottimizzazione sulla profondità della scanalatura, sulla larghezza della scanalatura, sullo spessore della spalla della scanalatura e sulle transizioni dei raccordi per evitare i rischi di progettazione causati dalle proprietà fragili dei materiali.
In sintesi, le basi scanalate in granito integrano funzioni di carico di riferimento, posizionamento di montaggio, riduzione del peso, galleggiamento dell'aria e pressione negativa. Riducono le parti intermedie dell'adattatore mantenendo la stabilità termica e le prestazioni di smorzamento delle vibrazioni. Sono stati ampiamente adottati nell'ispezione ottica AOI, nelle apparecchiature di ispezione dei semiconduttori, nei componenti CMM, negli utensili NC di precisione e nelle piattaforme di movimento dei motori lineari. UNPARALLELED Group continua a fornire pacchetti completi di soluzioni personalizzate per varie basi in granito scanalate per istituti di metrologia globali, università e produttori di apparecchiature di fascia alta.
